Casos e atuação em campo

O que foi feito, como foi feito e como foi testado.

Cada caso descreve a situação encontrada, a solução, as normas aplicadas e a verificação de entrega. Por confidencialidade, clientes e locais não são identificados.

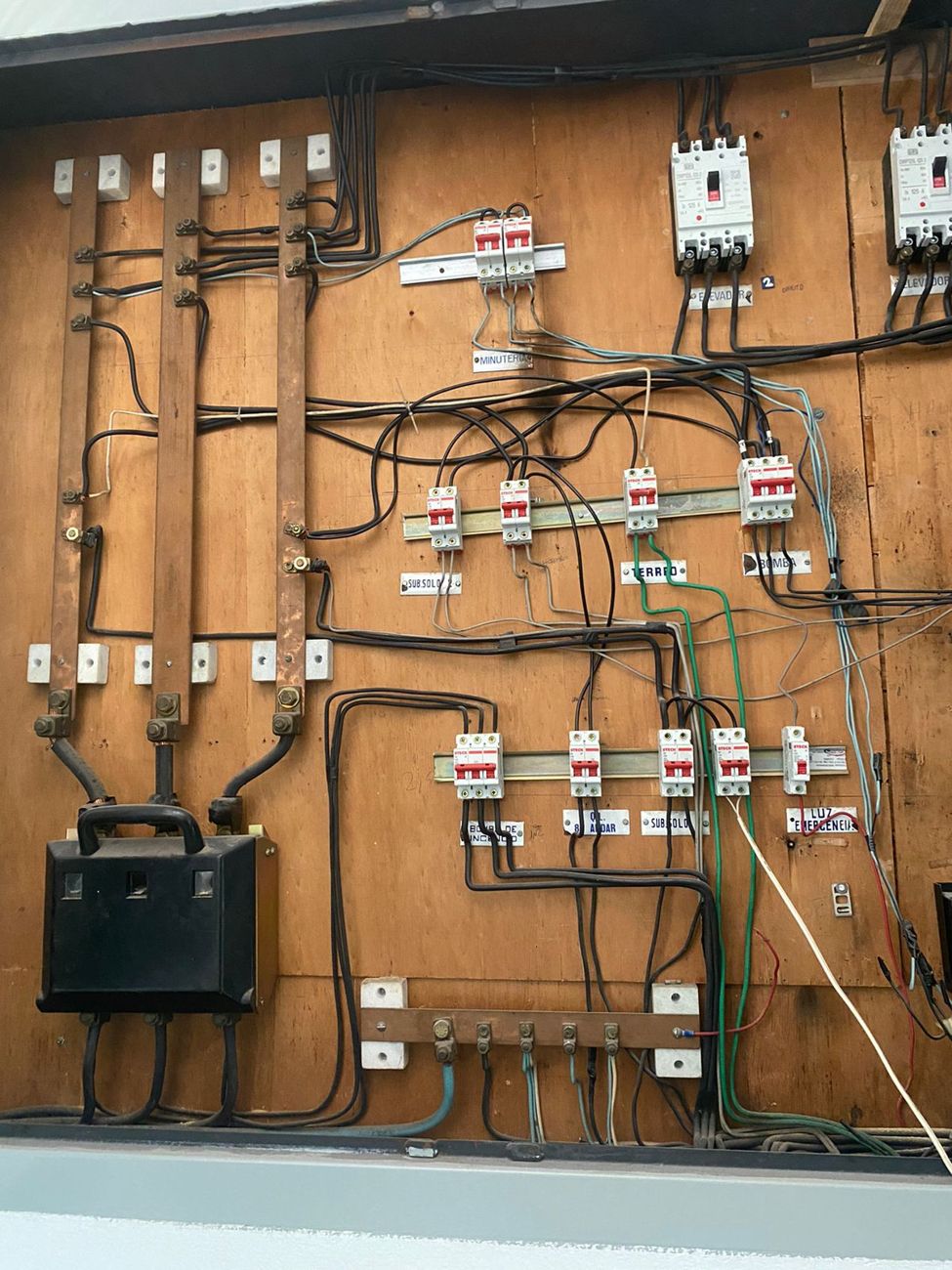

Quadro de entrada geral com placa de montagem de madeira — Antes · placa de montagem de madeira

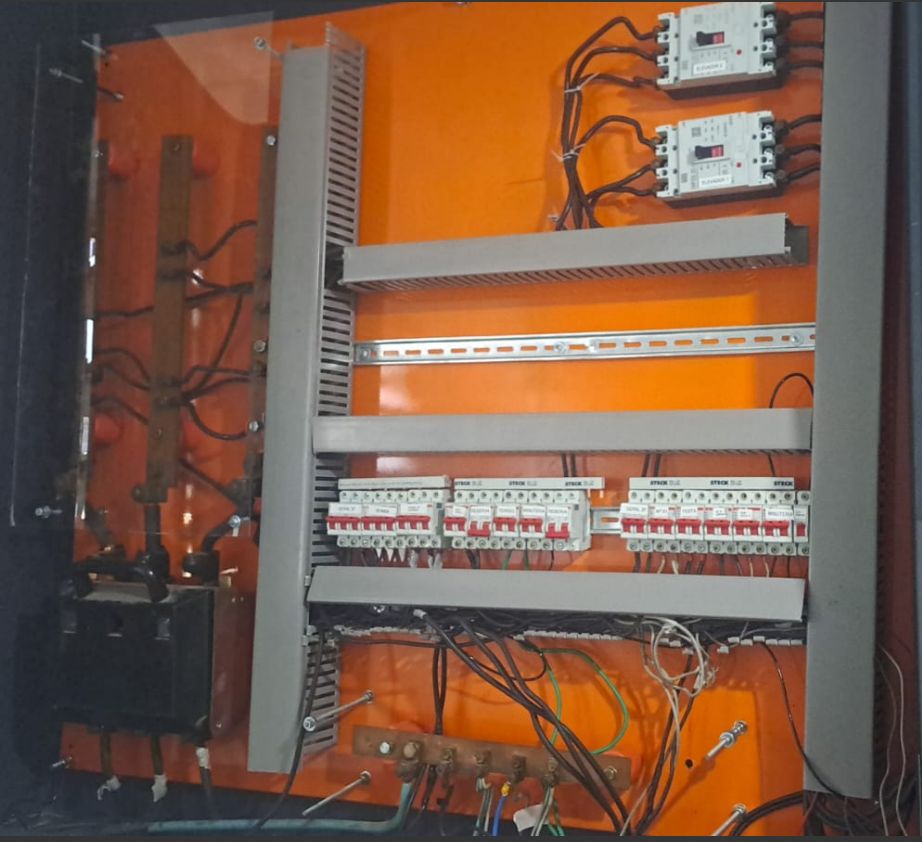

Quadro de entrada geral com nova placa de montagem e barreira de policarbonato — Depois · nova placa e componentes refixados

Condomínio residencial · São Paulo · 2024

Substituição da placa de montagem do quadro de entrada geral

Situação: Quadro de entrada geral do condomínio com placa de montagem de madeira, de aproximadamente 1.400 × 1.400 mm, sustentando disjuntores e barramento de distribuição.
Solução: Desligamento total e identificação prévia dos circuitos, desmontagem dos componentes, troca da placa e refixação de disjuntores e barramento. Instalação de barreira de policarbonato no barramento contra contatos acidentais.
Testes de entrega: Resistência mecânica das fixações, continuidade das conexões dos disjuntores com as fases do barramento, energização da chave geral e verificação de tensões fase-fase, fase-neutro e fase-terra.
Referências: NR-10, ABNT NBR 5410 e padrões da concessionária. Relatório de entrega emitido ao cliente.

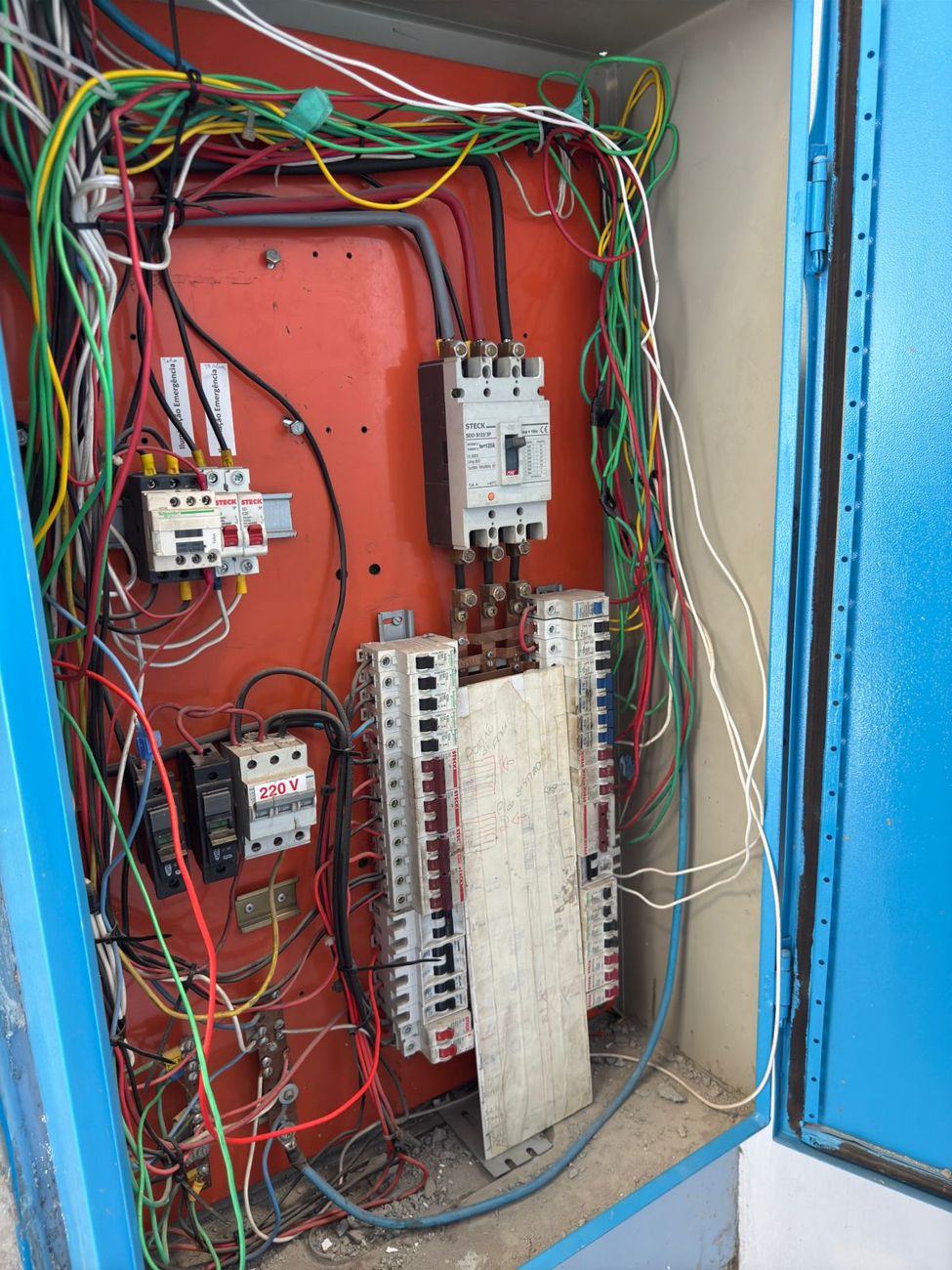

Quadro de distribuição com fiação desorganizada e sem proteção contra contatos — Situação encontrada · quadro de distribuição

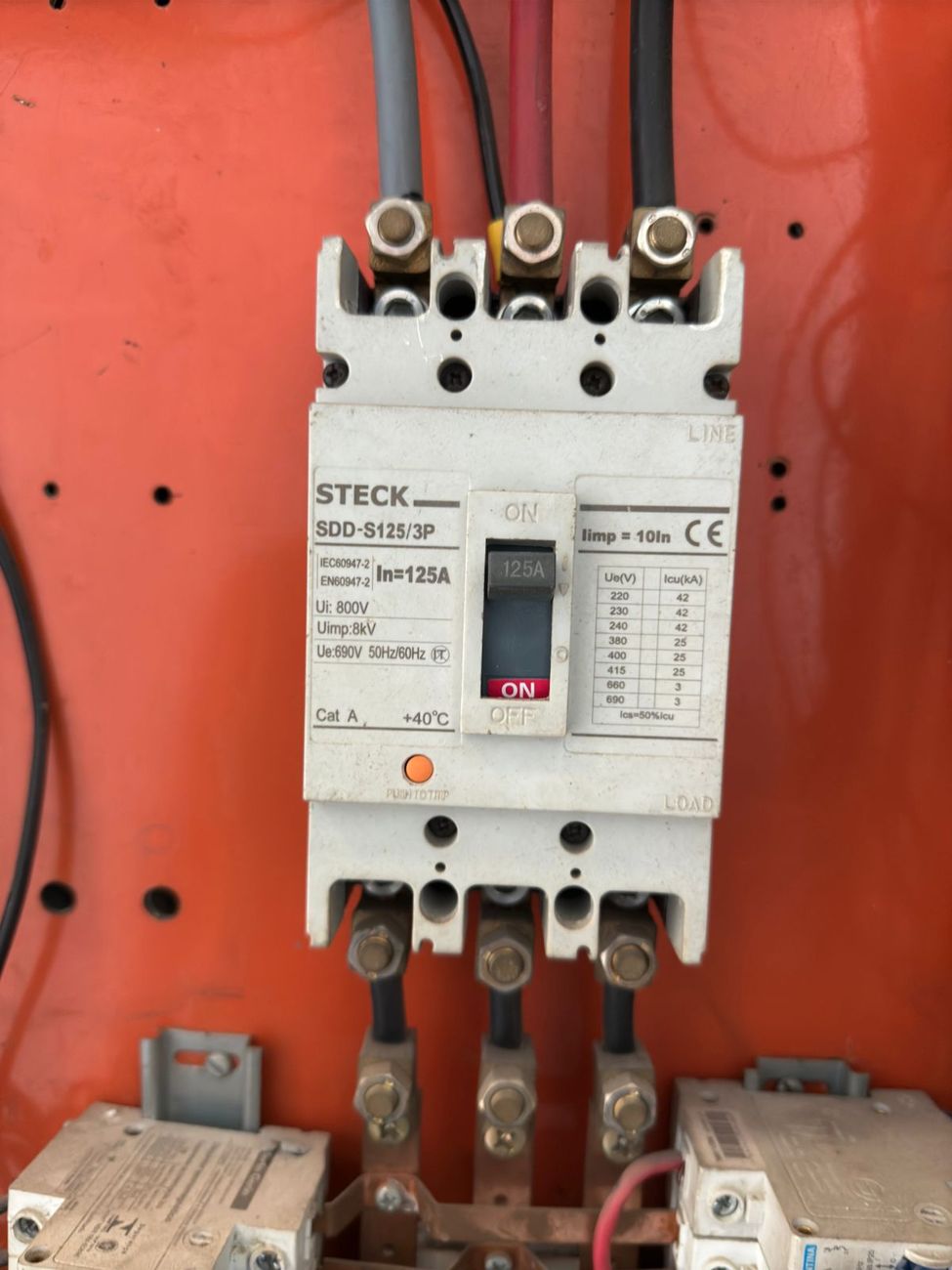

Disjuntor caixa moldada do quadro geral do galpão — Situação encontrada · disjuntor geral

Galpão comercial · 2025

Diagnóstico e adequação elétrica de quadros e iluminação

Situação: Visita técnica com levantamento fotográfico apontou quadros de distribuição desorganizados, sem barreira contra contatos acidentais, e falhas na iluminação da doca.
Solução: Adequação do quadro de distribuição da doca, com organização, identificação dos circuitos e barreira de policarbonato. Substituição do quadro sob a escada por quadro de aço padrão industrial, com redimensionamento do cabo alimentador. Correção do comando e do circuito de iluminação da doca.
Testes de entrega: Verificação das conexões e dos dispositivos de proteção e teste de funcionamento geral dos quadros.
Referências: NR-10 e ABNT NBR 5410.

Atuação em campo

Subestação de média tensão.

Registros de campo em sala de cubículos de média tensão, com disjuntores extraíveis e relés de proteção.

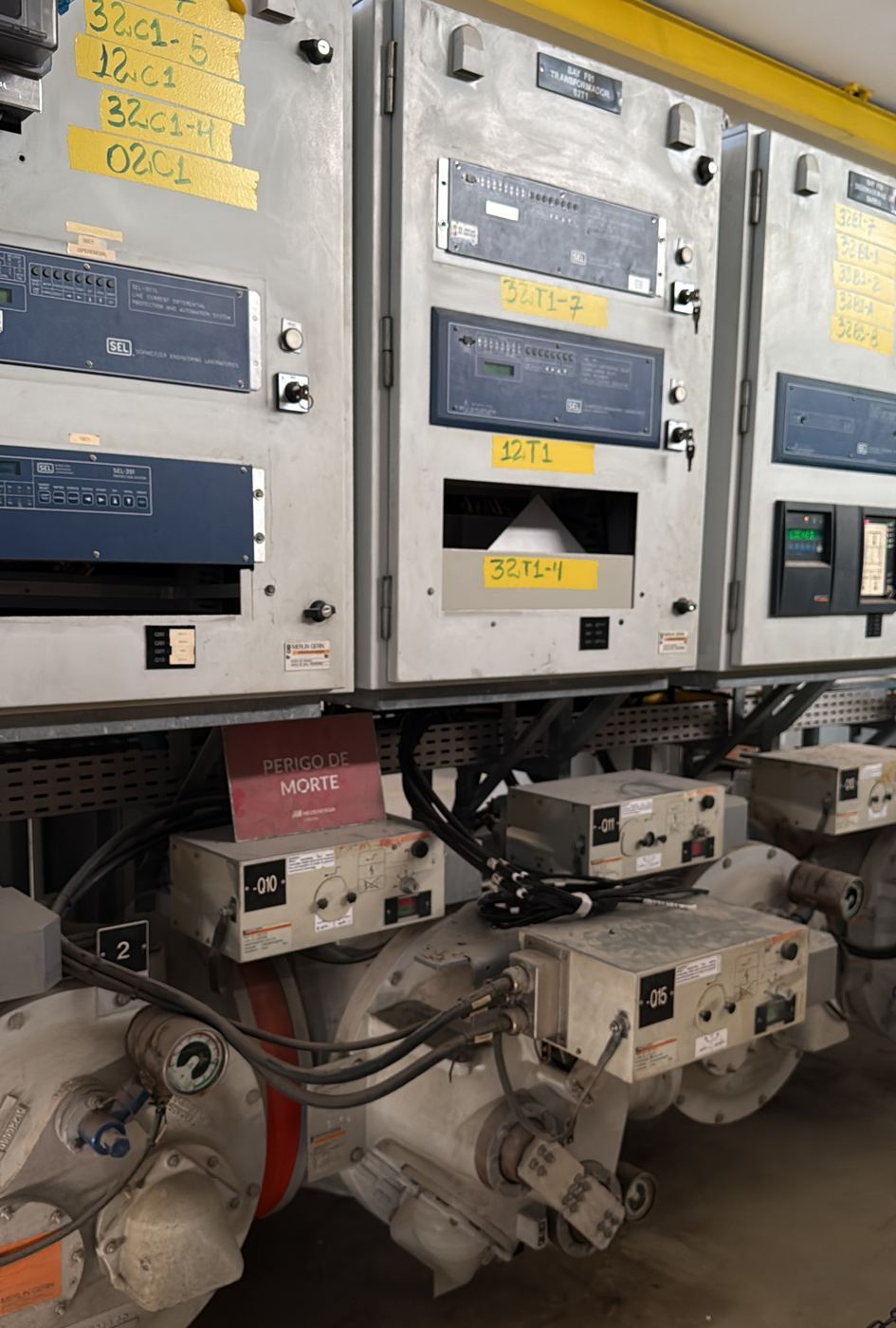

Cubículos de média tensão com relés de proteção e disjuntores extraídos

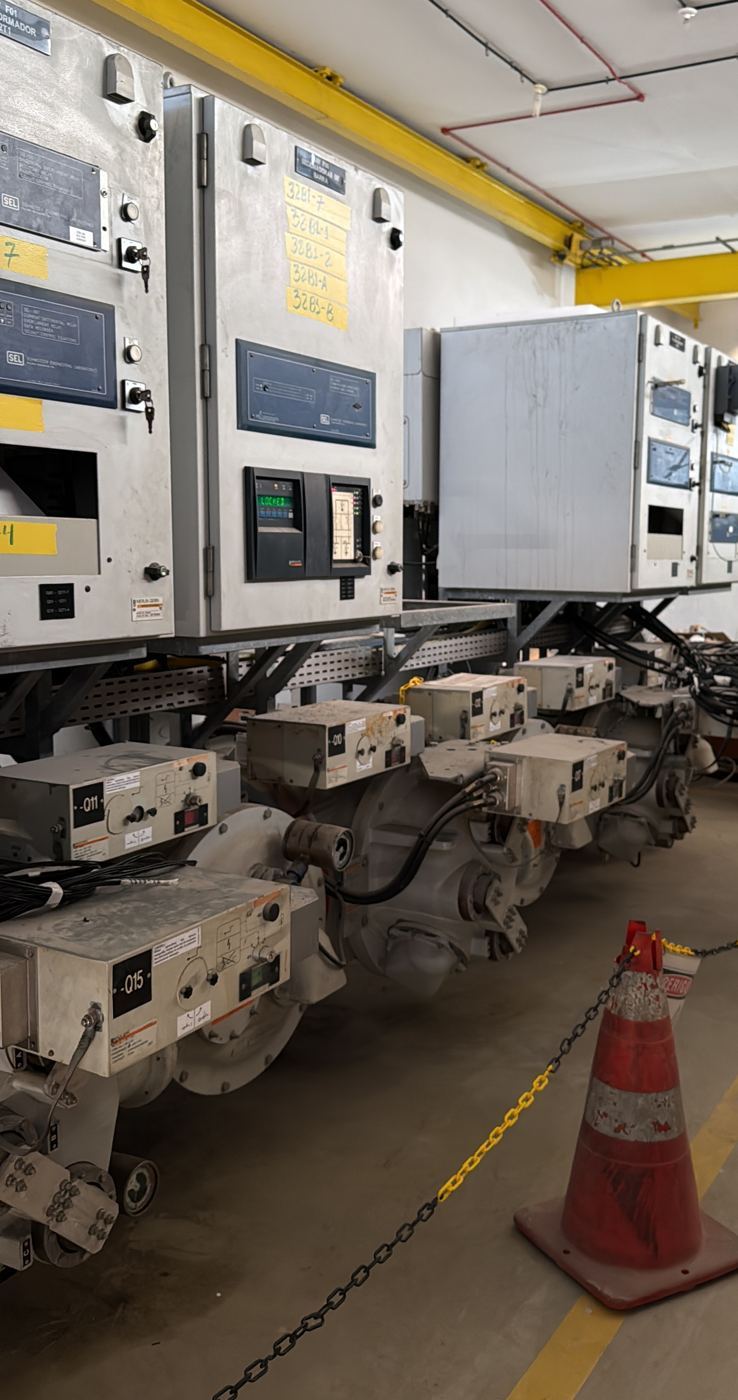

Fileira de cubículos de média tensão com disjuntores extraíveis

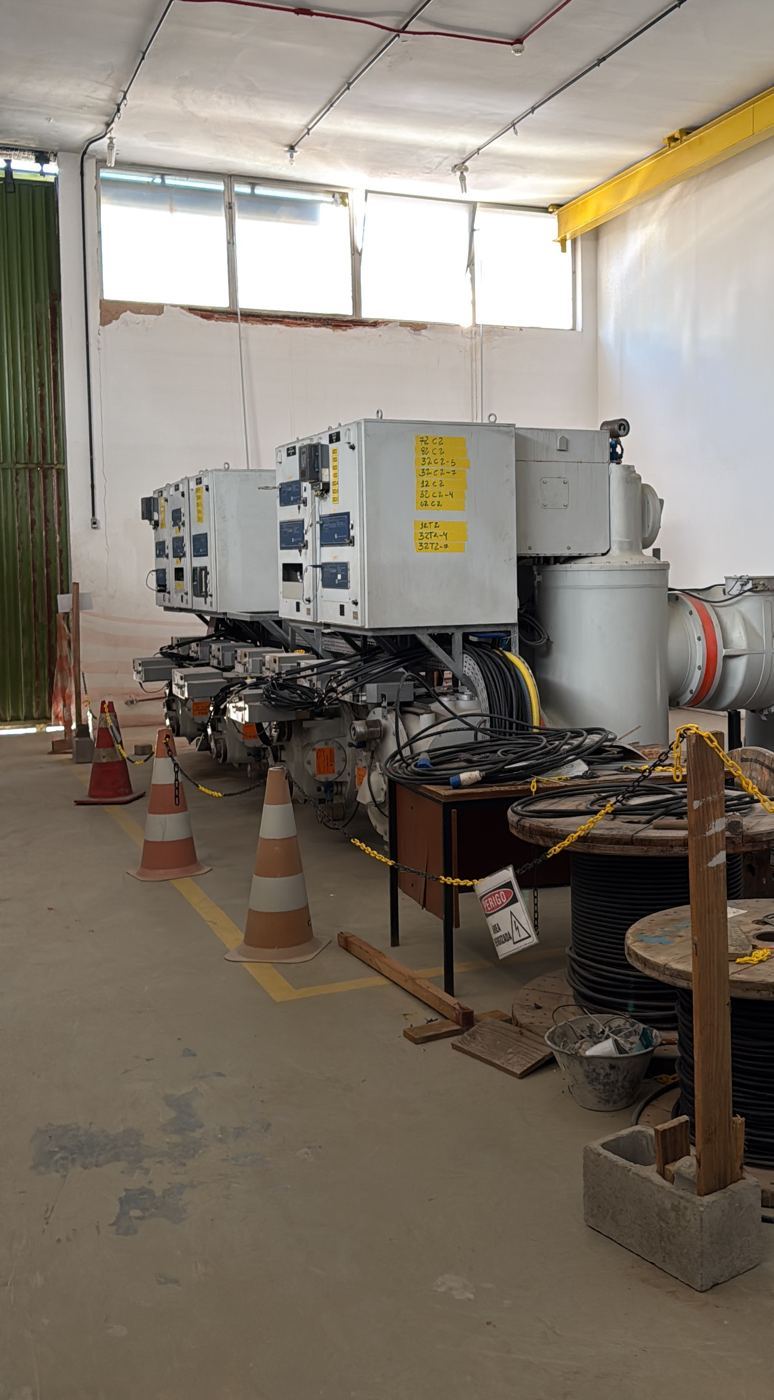

Sala de equipamentos de média tensão com área isolada e bobinas de cabo

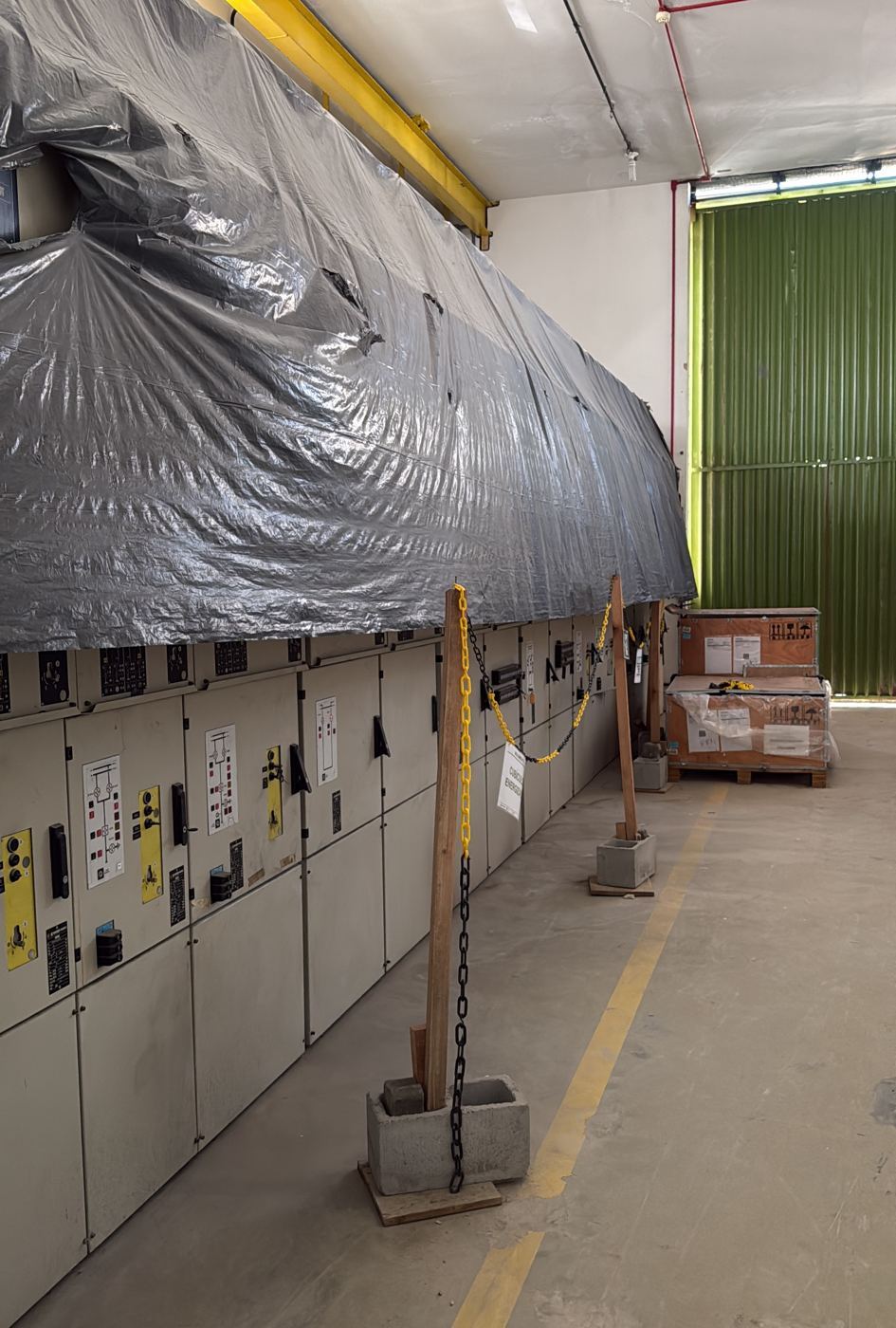

Corredor de painéis com área de trabalho isolada por correntes

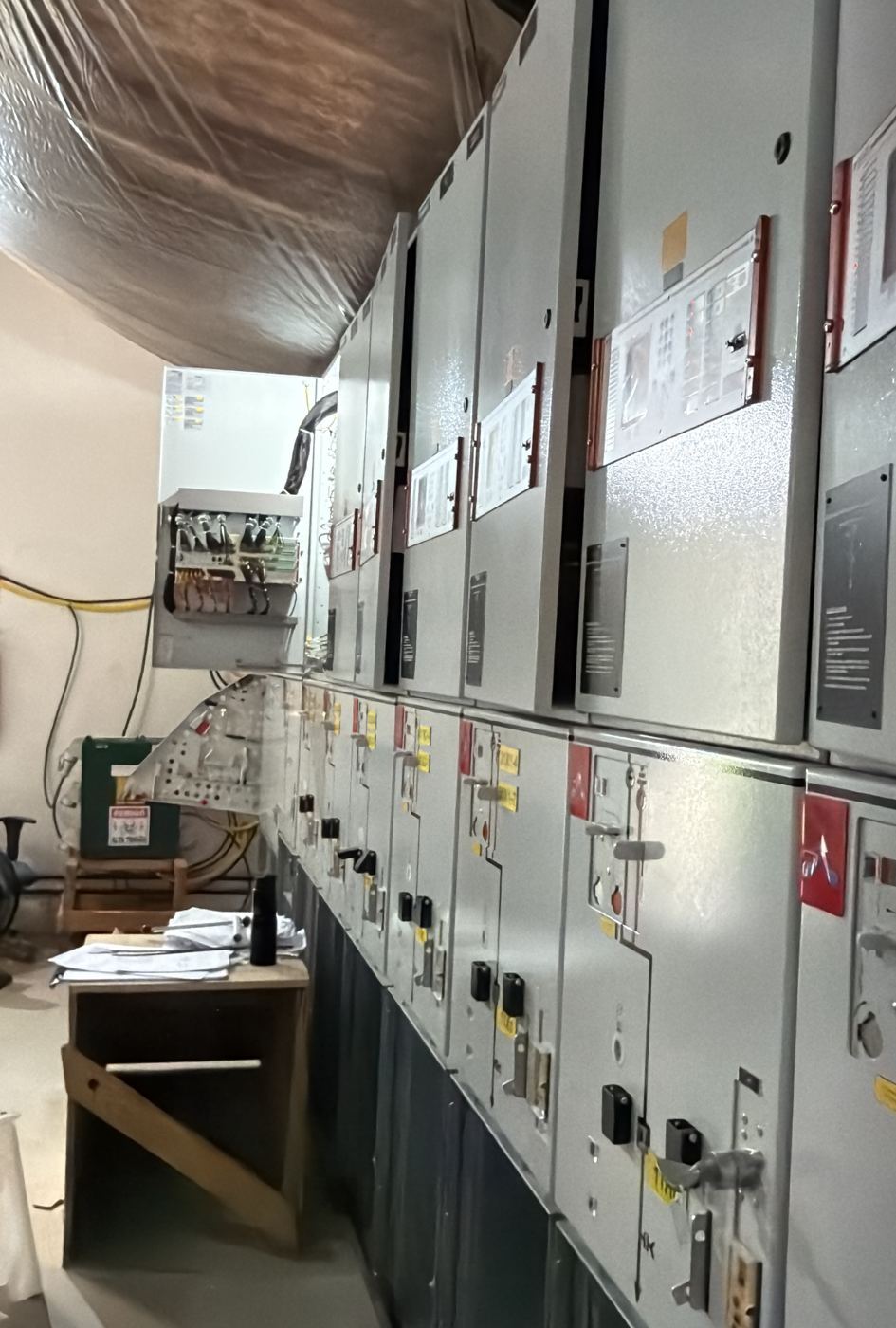

Painéis de média tensão com sinalização de segurança
